预应力智能张拉系统 一拖二/四张拉压浆设备与数控桥梁50油泵千斤技术解析

一、预应力智能张拉系统概述

预应力智能张拉系统是现代桥梁建设中的核心装备，它通过计算机数控技术实现对预应力筋张拉过程的精确控制。该系统由智能张拉泵站、数控千斤顶、压力传感器、位移传感器及中央控制主机组成，能够自动完成张拉、持荷、回油等全流程操作，并实时记录张拉力与伸长量数据，确保施工质量可追溯。相比传统手动张拉，其精度可达±0.5%FS，有效消除了人为操作误差。

二、一拖二与一拖四张拉压浆设备的应用

在实际桥梁施工中，为了提升效率，常采用一拖二或一拖四配置。

一拖二： 一台智能泵站同时控制两台千斤顶，适用于对称张拉的构件（如箱梁腹板）。两台千斤顶可同步加载，保证左右两侧预应力均衡施加，避免结构偏心受力。

一拖四： 一台泵站控制四台千斤顶，常用于宽幅桥面或大型梁体的多孔道张拉。系统通过电液比例阀分区控制，实现四个顶的同步或分级张拉，效率较单顶模式提高3倍以上。

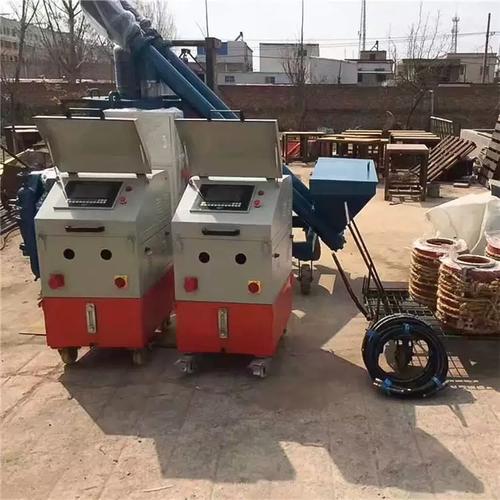

压浆设备集成： 现代智能系统通常将张拉与压浆功能集成。张拉完成后，系统可切换至智能压浆模式，控制真空泵、浆液搅拌机和螺杆压浆泵，自动完成抽真空、拌浆、压浆、保压全过程，确保孔道密实。

三、数控桥梁50油泵千斤顶关键技术

“50油泵千斤”指额定油压50MPa的高压油泵驱动型千斤顶。数控化后主要特征包括：

• 高精度伺服控制：采用闭环伺服阀，响应时间≤50ms，张拉力波动＜1%。
• 位移检测：内置激光位移传感器或磁致伸缩传感器，量程200mm，分辨率0.01mm。
• 智能油泵：50MPa高压柱塞泵配变频电机，流量无级可调，节能30%以上。
• 通信接口：支持RS485、CAN或无线模组，实现多顶组网与远程监控。

四、系统优势与工程应用

预应力智能张拉系统与一拖二/四压浆设备、50兆帕数控千斤顶的组合，已在高速公路、铁路桥梁及大型市政工程中广泛应用。其核心优势有：

1. 质量可靠：全过程自动化，消除“打卡式”虚假张拉。
2. 高效精准：多顶同步，张拉与压浆一体化，工期缩短20%以上。
3. 数据可溯：每束筋的张拉力–时间曲线及伸长量自动存储，生成LIS报告。
4. 安全预警：实时显示负载状态，超压、超程、油温异常等自动停机。

五、选型与操作要点

• 根据锚具孔数、钢束吨位选择配套千斤顶（常见250T、350T、500T级）。
• 一拖二时尽量对称布置，一拖四时须设置分区同步逻辑（等荷或等伸长量控制）。
• 压浆设备应选连续式高速搅拌机与自动保压泵，配套真空度≤-0.06MPa。
• 定期校准传感器与油泵，确保系统精度。

##

随着桥梁建设向大跨度、高强度发展，预应力智能张拉系统及一拖二/四张拉压浆、数控50油泵千斤顶等设备已成为标准配置。以数控设备代替现浇临时管路不仅保证张拉压浆密实度，还能将施工信息掌控在网络屏幕之内，为建筑行业夯实数字资产管理底板资料，发挥着施工智能化带头作用。
